氧化鋯氧含量分析儀原理—3秒達到響應的90%【沃環科技】
氧化鋯可對鍋爐、窯爐、加熱爐等燃燒設備在燃燒過程中所產生的煙氣含量進行快速、正確的在線檢測分析。以實現低氧控制燃燒，達到節能環保的目的。那么氧化鋯氧含量分析儀原理是什么呢？
氧化鋯氧含量分析儀原理：

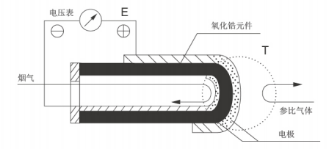

1、氧化鋯鋯管是一種金屬氧化物，在高溫下形成固態電解質具有傳導氧離子的特性。
被測氣體(煙氣)通過探頭過濾器，進入氧化鋯鋯管的內側，參比氣體(空氣)通過自然對流進入探頭氧化鋯鋯管的外側。當鋯管內外側氧濃度不同時，在氧化鋯鋯管內外兩側間會產生氧濃差電動勢。
這種氧濃差電動勢可用奈斯特(Nerast)公式表示如下:
式中: EZ一氧濃差電動勢，單位mV
R一理想氣體常數，8314焦耳/度·克分子
T一工作溫度K27316+T℃ n一參加反應的電子數，為4
F-法拉弟常數，96500庫侖
PA一參比氣體(空氣)嘗試取20.6%
Po被測氣體(煙氣)濃度，單位%
在參比氣體確定下，氧化鋯探頭輸出的氧濃度差電動勢Ez僅于探頭工作溫度和被測氣體濃度成函數對應關系。
2、ZOY型氧量變送器主要作用就是將氧化鋯探頭輸出的氧濃差電動勢Ez轉換成與被測煙氣含氧量成線性關系的電流信號輸出。
以上便是對氧化鋯氧含量分析儀原理的介紹，下一篇小沃將會為您介紹氧化鋯氧含量分析儀該如何校準，在校準中有哪些需要注意的點，想要進一步了解的客戶，請關注沃環官網的持續更新吧！
